Ekranlı Kablo Kullanmanın Önemi

[Volkan]

CN1 konnektörü için kesinlikle ekranlı (shielded) kablo kullanılmalıdır. Aksi taktirde motor milinde titreme, pozisyon kaçırma gibi sorunlarla karşılaşabilirsiniz. çift bükümlü ekranlı kablo kullanmanızı tavsiye ederiz. Kablonun her iki ucundaki ekranlama uçları toprağa bağlanmalıdır.

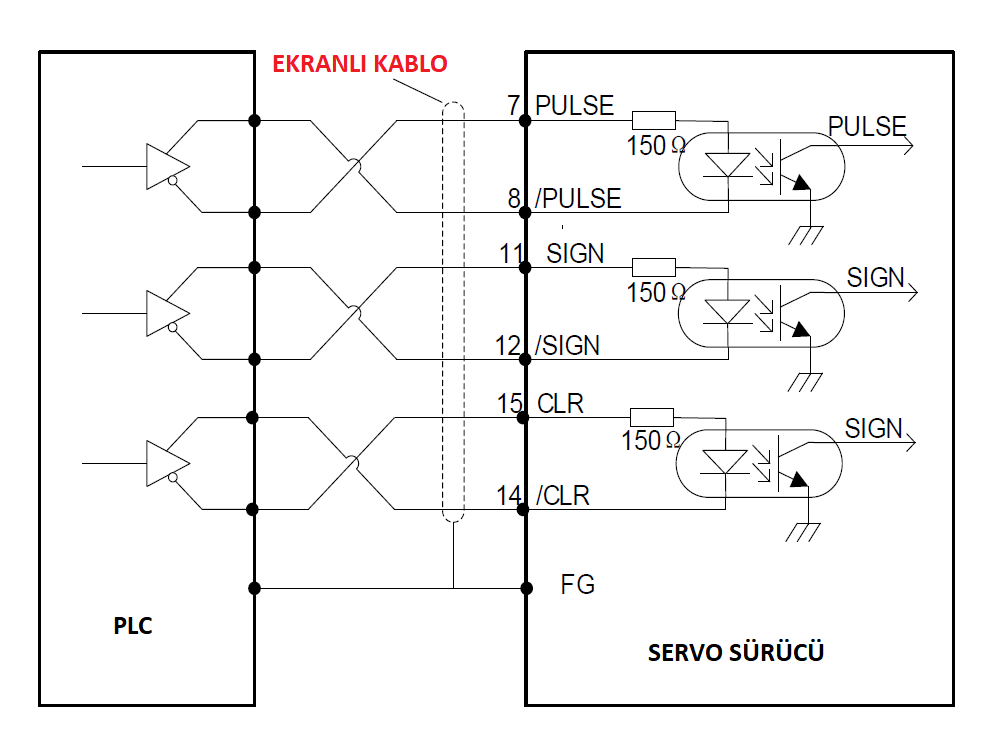

Aşağıdaki görselden bağlantı şemasını inceleyebilirsiniz.
