Devir - Frekans Hesabı

[Volkan]

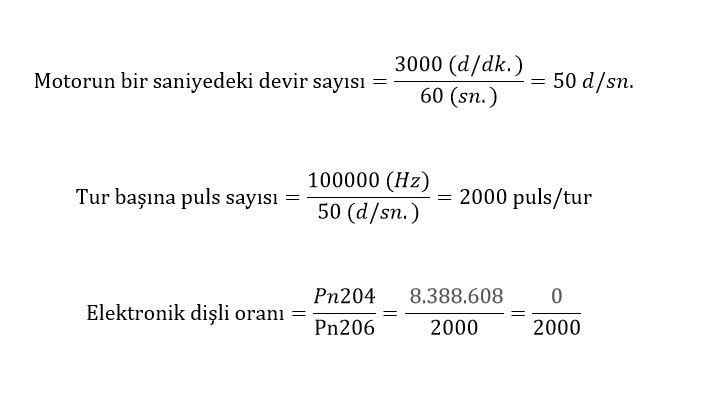

Örnek 1:
SD700 serisi servo motorun 100kHz'lik pals frekansıyla 3000 d/dak dönebilmesi için Pn204 ve Pn206 parametre değerleri aşağıdaki gibi hesaplanmaktadır.


Not: Pn204=0 olarak girildiğinde sistem bu değeri 8388608 (23 bit) olarak kabul eder. Bu sayede kullanıcıya kolaylık sağlanmıştır.

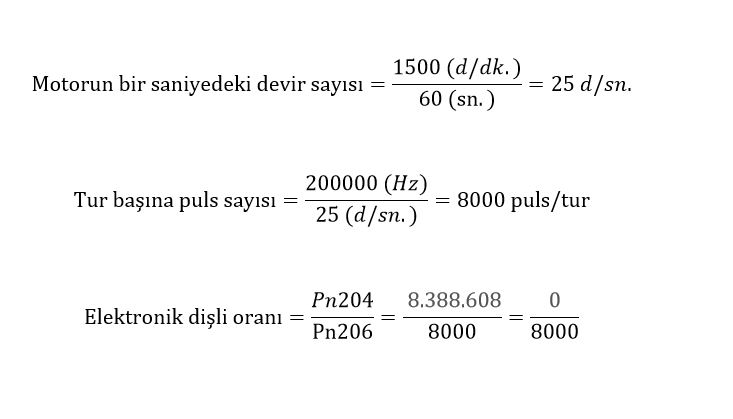

Örnek 2:
SD700 serisi servo motorun 200kHz'lik pals frekansıyla 1500 d/dak dönebilmesi için Pn204 ve Pn206 parametre değerleri aşağıdaki gibi hesaplanmaktadır.
