FBS Serisi 2 Adet PLC ile 1 Adet Beijer HMI Uygulaması

[velianil]

Merhaba iyi forumlar,
2 adet fbs serisi plc ve 1 adet Beijer hmı kullandığım sistemde 1 HMI 1 PLC 1 pano üzerinde diğer PLC diğer pano üzerinde olacak. HMI dan 2 PLC ye de veri yazıp okuyacağım panolar birbirinden ayrılıp HMI ile 1 PLC ayrı Kontrol diğer PLC de butonla kontrol edilecek gerektiğinde 2 pano birbirine bağlanıp 2 PLC yede HMI dan Kontrol edeceğim . Bu konuda yardımcı olur musunuz ?

[Volkan]

Merhaba

Teyit etmek istiyorum.
2 PLC ve 1 HMI var. PLC'ler normal şartlarda HMI ile haberleşecek. Ancak bazı durumlarda PLC'lerden bir tanesi HMI'dan ayrılacak. Ve HMI ekranında haberleşme hata mesajı oluşmamasını istiyorsunuz. Onaylıyor musunuz?

Eğer böyle ise PLC'ler ve HMI arasındaki bağlantı türü ne olacaktır. RS485 yada Ethernet?

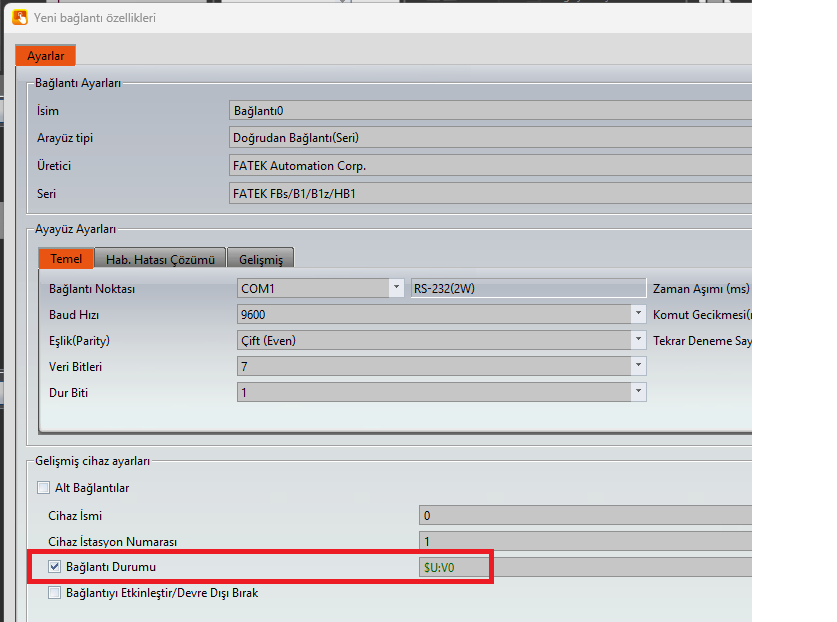

Bağlantı koparıldığında hata mesajı istenmiyor ise bu ayar HMI tarafında yapılmalıdır. Yani bir bit yoluyla bağlantı pasif/aktif duruma getirilebilmelidir.

Fatek HMI'dan bir örneği aşağıda bulabilirsiniz. İlgili markaya bu konuyu danışınız.


[velianil]

Evet Volkan Bey tam olarak dediğiniz gibi bu sırada PLC ler ayrıldığı zaman ikisi ayrı birer sistem olarak çalışacaklar. Master slave uygulaması örneği varsa hangi komutları kullanmalıyım girişleri okumak çıkışları set ve resetlemek için bu konuda destek istiyorum.

[Volkan]

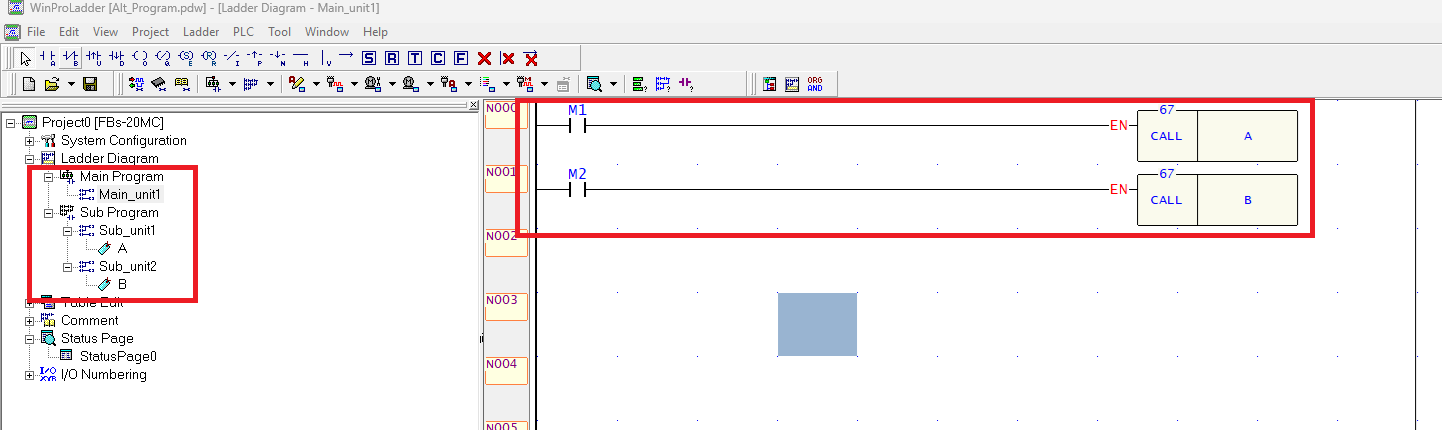

Alt program yöntemini kullanarak program ikiye bölünebilir. Yani master modunda iken A programı, slave modunda iken B programı çalıştırılabilir.

Ana programda M0 biti aktif olduğunda A programı, M1 biti aktif olduğunda B programı etkin olur.

Alt_Program.zip

(2.74 KiB) 1956 kere indirildi


[velianil]

Teşekkürler Volkan Bey programı deneyeceğim.
