analog hesap

[itesla]

Merhaba 4-20mA çıkış için hesaplarım şu şekilde. 4-20mA 0-150C bir sıcaklık sensörü için ;
20-4=16mA
16/150=0,107mA 1 C de akım değeri
20 dercede= 20*0,107=2,13mA + 4mA=6,13mA sensör çıkışı okunması gereken mA değeri? Doğru mu?

Hesaplamam bu şekilde doğru mu bunu öğrenmek istiyorum.Teşekkürler. Bir de eğer doğruysa 6,13mA in 3276-16382 deki karşılığını matematiksel olarak nasıl hesaplayabilirim. 14 bite göre mi hesaplamam gerekir?

[Volkan]

Merhaba;

Tüm bu hesaplamalara gerek kalmadan doğrusal dönüşüm fonksiyonu ile bu işlemi gerçekleştirebilirsiniz. Fatek PLC 0-20mA aralığını destekler. Bundan dolayı 0-4mA arası sizin için ölü bölge olacaktır.

FUN 33 kullanarak bu işlemi gerçekleştirebilirsiniz. Örneğin 16bitlik bir analog giriş modülü kullanıyorsanız (FBs-6AD) PLC 0-20mA değernini 0-16383 olarak okuyacaktır. Siz FUN33 ayar parametrelerine 0, 16383, 0, 20 yazarsanız 0-16383 arasındaki değerleri otomatik olarak 0-20mA arasında almış olursunuz.

Eğitim Videosu

https://www.youtube.com/watch?v=YEEi2ZVYyQI

[Volkan]

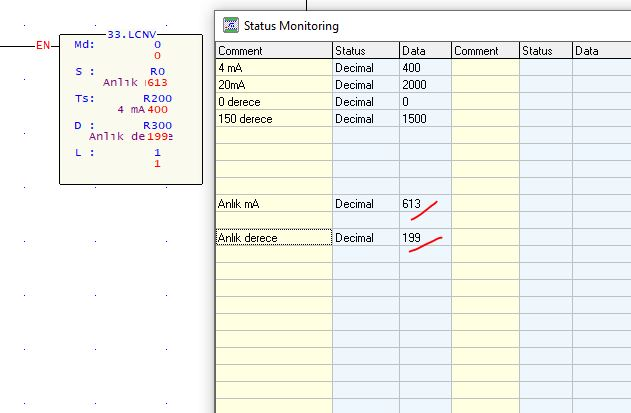

Ayrıca hesabınız doğru. Test etmek için yine FUN33 kullanabilirsiniz.
