Analog çıkış 0-10V ayarlama
Analog çıkış 0-10V ayarlama
Merhabalar, Elimde fbs-4da modülü var. 2 analog çıkışı 0-10v diğer ikisinide 4-20ma yapmam gerekiyor. Yardımcı olursanız sevinirim. İyi çalışmalar...
Re: Analog çıkış 0-10V ayarlama
Merhaba;

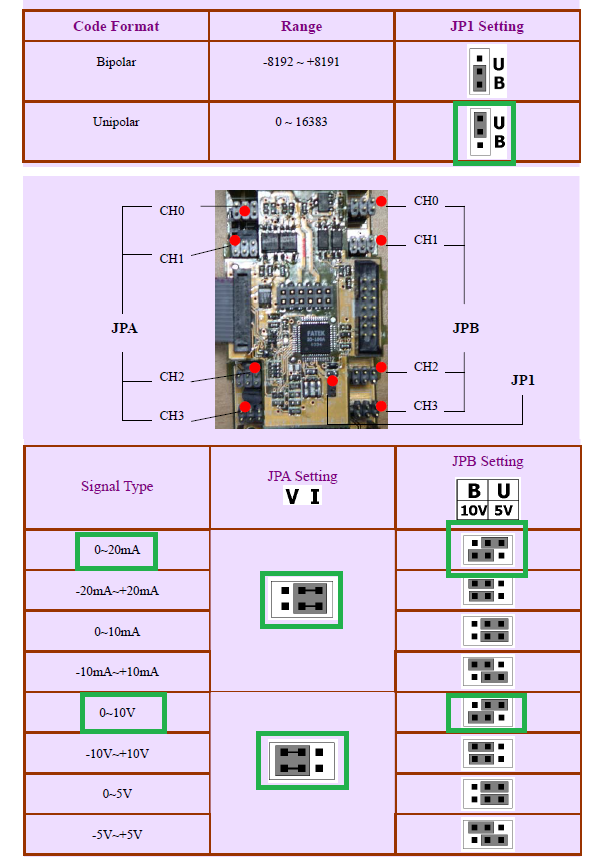

Fatek PLC'de voltaj/akım seçimleri modül içerisinde bulunan bağlantı köprüleri (jumper) yoluyla yapılmaktadır. Modülün üst kapağı ile alt kısmını iki elinizle tutup hafifçe çekerseniz bağlantı köprülerini göreceksiniz. Her kanal için ayrı ayrı voltaj/akım seçimi yapılabilir.
Voltaj çıkışı elde etmek için JPA köprüsünün solda olması gereklidir.
Akım çıkışı elde etmek için JPA köprüsünün sağda olması gereklidir.
1-10V çıkış için JPB köprülerinin üste olanı sağda, altta olanı solda olması gereklidir.
0-20mA çıkış için JPB köprülerinin üste olanı sağda, altta olanı solda olması gereklidir.
JP1 köprüsünün kullanım amacı okuma/yazma formatını değiştirmektir. Pozitif yönde çıkış kullanıyorsanız (örneğin 0, 10V) unipolar (0~16383), negatif yönde çıkış kullanıyorsanız (örneğin -10V, +10) bipolar (-8192 ~ +8191) seçilmesi kullanımı kolaylaştıracaktır.
Fatek PLC'de voltaj/akım seçimleri modül içerisinde bulunan bağlantı köprüleri (jumper) yoluyla yapılmaktadır. Modülün üst kapağı ile alt kısmını iki elinizle tutup hafifçe çekerseniz bağlantı köprülerini göreceksiniz. Her kanal için ayrı ayrı voltaj/akım seçimi yapılabilir.
Voltaj çıkışı elde etmek için JPA köprüsünün solda olması gereklidir.
Akım çıkışı elde etmek için JPA köprüsünün sağda olması gereklidir.
1-10V çıkış için JPB köprülerinin üste olanı sağda, altta olanı solda olması gereklidir.
0-20mA çıkış için JPB köprülerinin üste olanı sağda, altta olanı solda olması gereklidir.
JP1 köprüsünün kullanım amacı okuma/yazma formatını değiştirmektir. Pozitif yönde çıkış kullanıyorsanız (örneğin 0, 10V) unipolar (0~16383), negatif yönde çıkış kullanıyorsanız (örneğin -10V, +10) bipolar (-8192 ~ +8191) seçilmesi kullanımı kolaylaştıracaktır.
- resim_2021-09-25_172440.png (145.82 KiB) 2890 kere görüntülendi
