Motor Akımı okuma
Gönderilme zamanı: Pzr Haz 02, 2024 7:55 pm
gönderen ismldkr
Motor akım değerine göre motor start stop yaptiricam akım trafosu ve klemsan ct3-ac-24 kullanıyorum ve 4-20 mA veya 0-10V okumak isiyorum fakat değer alamadım kod örneği var mıdır
Re: Motor Akımı okuma
Gönderilme zamanı: Pzr Haz 02, 2024 8:05 pm
gönderen Volkan
Merhaba

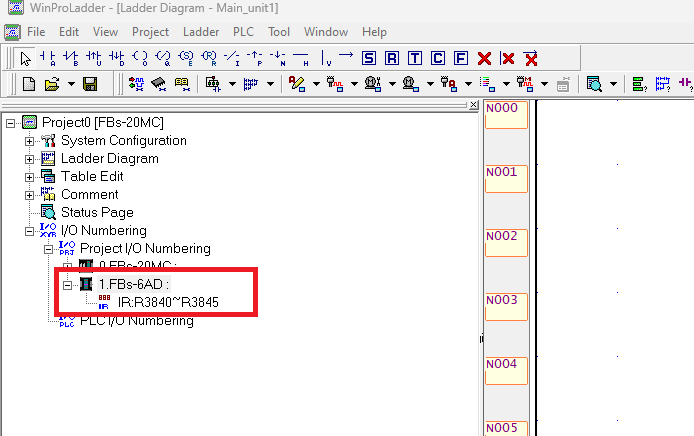

Analog giriş için herhangi bir fonksiyon blok kullanılması gerekmemektedir. Proje ağacında analog giriş modülü listelenir ve register ataması otomatik olarak yapılır. Sağa genişleyen modüllerde jumper ayarı yapmak gerekir.
Hangi modülü ve gerilim/akım türünü (aralığı ile birlikte 0-10V, 4-20mA gibi) kullanıyorsanız lütfen buradan yazınız. Yardımcı olurum.
- resim_2024-06-02_230310490.png (20.25 KiB) 7516 kere görüntülendi
Re: Motor Akımı okuma
Gönderilme zamanı: Pzr Haz 02, 2024 9:31 pm
gönderen ismldkr
Peki 4-20 skala için 33. Fonksiyon mu yoksa 32. Fonksiyonu mu kullanmak gereklidir.
Re: Motor Akımı okuma
Gönderilme zamanı: Pzt Haz 03, 2024 12:36 pm
gönderen Volkan
Merhaba her ikisi de kullanılabilir. Genelde FUN33 tercih ediyoruz. Ekteki örneği inceleyebilirsiniz.
