Merhabalar b2da için bit aralığı ne olmalı? 0-16383 mü olmalı skala yaparken?

Merhaba;

FBs-B2DA'nın çözünürlüğü 0-16380 arasındadır.

Teşekkür ederim merak ettiğim bir husus var.16380 ile 16383 arasında uygulamada ne farkediyor. Sonuçta 3 birimlik ufak bir fark var. Bu yüzden merak ettim.Aynı zamanda 16383 14 bit için mi kullanılıyor?

Merhaba;

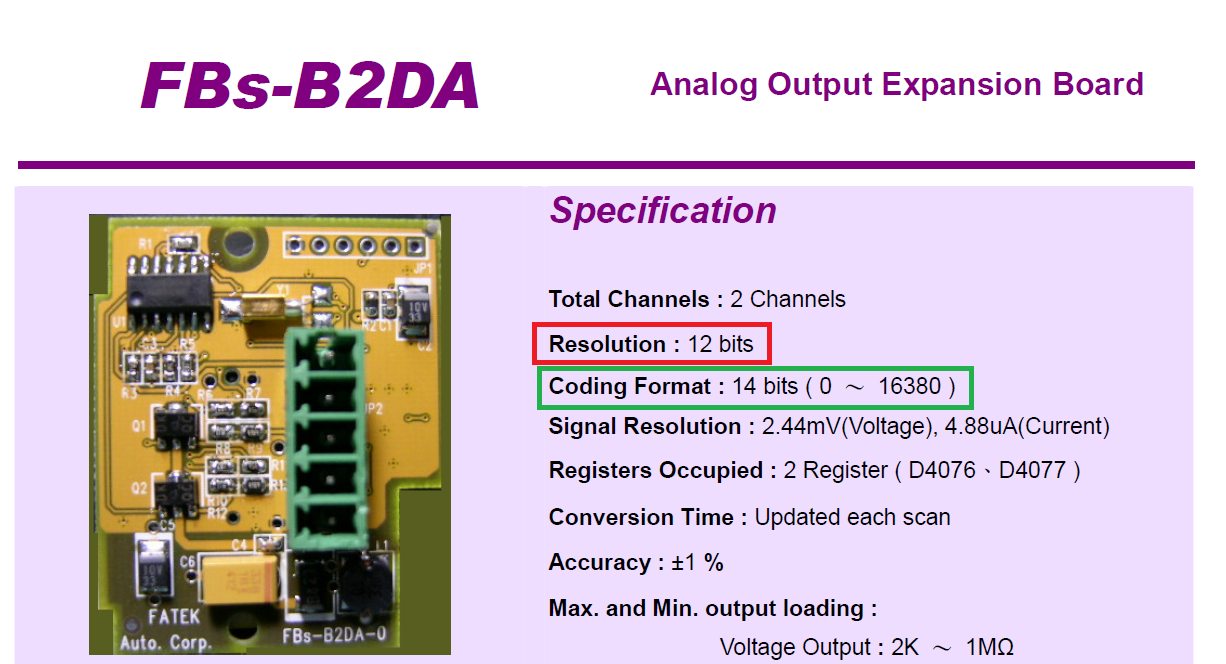

FBs-B2DA modülü 12 bitlik bir modeldir. Ancak çözünürlük kodlaması 14 bittir. Bundan dolayı 0-16380 arasında kullanılmaktadır. 16383 ve 16380 arasında sonuca etki edecek bir farklılık olmamakla birlikte FBs-B2DA için doğru kullanım 16380'dir.

Son olarak bir şey daha sormak istiyorum. B4AD de modülü de gördüğüm adarıyla aynı. Peki bu cihazlar için I/O config. dan ayar yapmak gerekiyor mu? 12 bit 14 bit seçenekleri mevcut 12 bit olarak mı seçim yapmalıyım ordan? Bir de RTD modül kullanırken PT100 kullanırken DIN, JIS vs seçiminin önemi nedir ben fark göremedim.

Merhaba;

Hayır. On-board analog modüllerde herhangi bir ayar yapmanız gerekmemektedir. 12/14 bit seçimi sağa genişleyen analog modüller için geçerlidir. Örneğin FBs-6AD.

DIN ve JIS Arasındaki Fark

DIN, Alman Standardizasyon Enstitüsü'dür. JIS ise Japon Endüstriyel Standartlardır. Genellikle, bir üreticiden yeni bir direnç sıcaklık dedektörü (RTD) satın aldığınızda, istediğiniz standardı seçebilirsiniz. Daha sonra, bir sıcaklık vericisi veya bir kontrol sistemi yapılandırdığınızda sensörünüzün hangi standarda olduğunu bilmeniz gerekir.

DIN - Alman Standardizasyon Enstitüsü
JIS - Japon Endüstriyel Standartlar

fatek ürün ilk defa kullanacağım. Elimizdeki projede bazı verilere göre iki ayrı motoru sürücez.
fbs 32 ma cihaz üzerinde ise B2DA takılı. izlediğimiz videolarda okuduğumuz formda gördüklerimizle ilgili bir şeyler yaptık lakin çıkış alamadık neyi eksik yaptığımızda anlamadık açıkçası bununla alakalı örnek ufak bir proje varmı yada yararlanabileceğimiz bir doküman teşekkür ederim.

Merhaba;

Öncelikli olarak PLC'yi sıfırlayınız. Ardından PLC'ye bağlandığınız da sol tarafta bulunan proje ağacında FBs-B2DA modülünü göreceksiniz. FBs-B2DA modülünün üzerine çift tıklayınız. Burada analog çıkışların hangi registerlar yoluyla kullanacağı gösterilecektir. D4076 ve D4077 registeri kullanılacaktır. Bir izleme sayfası açarak D4076 ve D4077 registerlarını listeleyiniz.
Ardından bir ölçü aleti 10V DC için ayarlayınız. VO0+ ve GND arasına ölçü aletinin + ve - uçlarını bağlayınız. İzleme sayfasından D4076 registerına 16380 yazınız. Ölçü aletinde 10V okunmalıdır. 8192 girdiğinizde 5V okunmalıdır.

teşekkür ederim düzeldi,
