4a2d

[itesla]

4-20mA için uygun bir analog giriş çıkış modülü mü? 4-20ma analog çıkış için jumper bağlantılarını gösterebilir misiniz?

[Volkan]

Merhaba;

Evet. FBs-4A2D modülü 4 analog giriş, 2 analog çıkış modülüdür.

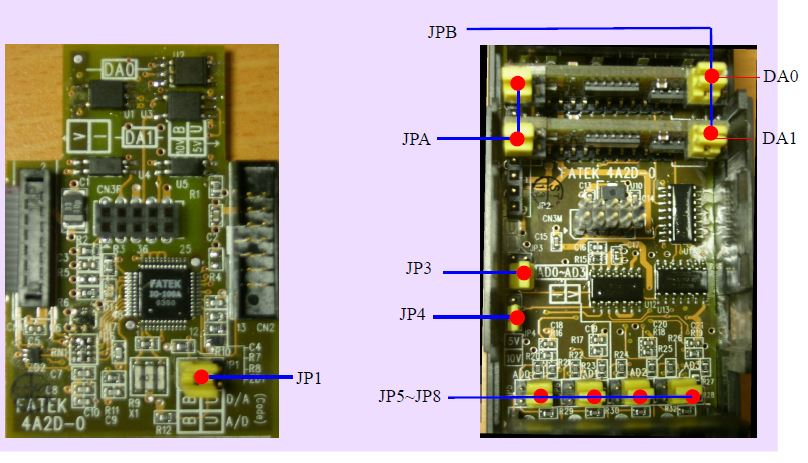

Modül içerisinde jumper ayarı yapacağınız 2 kart bulunur. Jumperların karttaki konumları için aşağıdaki görseli refarans alınız.

Üste ve küçük olan kartta çözünürlük ayarı yapılır. 4-20 için her iki jumper da U tarafında olmalıdır. (D/A çıkış, A/D giriş anlamına gelmektedir)

Çıkış için;

Altta ve büyük olan kartta gelirim/akım ayarı yapılır. 4-20 için JPA jumperlarının sağda, JPB jumperlarından üsteki sağda, alttaki solda olmalıdır.

Giriş için;

JP5, JP6, JP7 ve JP8 jumperları solda olmalıdır. JP3 üstte ve JP4 ise altta olmalıdır.


https://fonksiyonelas.com.tr/documents.php?i=85

[itesla]

açıklayıcı bilgi için teşekkürler

analog çıkış için kablo bağlantıları için de yardımcı olabilir misiniz giriş ve çıkış bağlantı bilgisi gönderebilir misiniz? Sensörü veya çıkışı nasıl bağlamalıyız?

[Volkan]

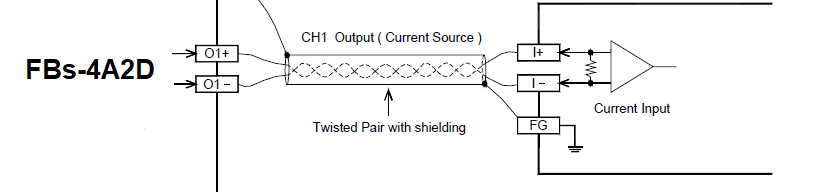

Modül üzerindeki O0+ ve O0- uclarını sürücü analog girişinin + ve - uclarına bağlayacaksınız.
