B1-L2A2D MODUL

[yalcin]

MERHABA ELİMDE EĞİTİM İÇİN B1-L2A2D ANALOG GİRİŞ ÇIKIŞ MODÜLÜ VAR BEN BUNDA 0-10V ALMAK İSTİYORUM FAKAT YAPAMADIM YAPTIGIM İŞLEM MOV R3904 D0 SAYISAL DEGER GİRDİM ÇIKIŞ ALAMADIM ÖRNEKLE YARDIMCI OLABİLİRMİSİNİZ

[Volkan]

Merhaba;

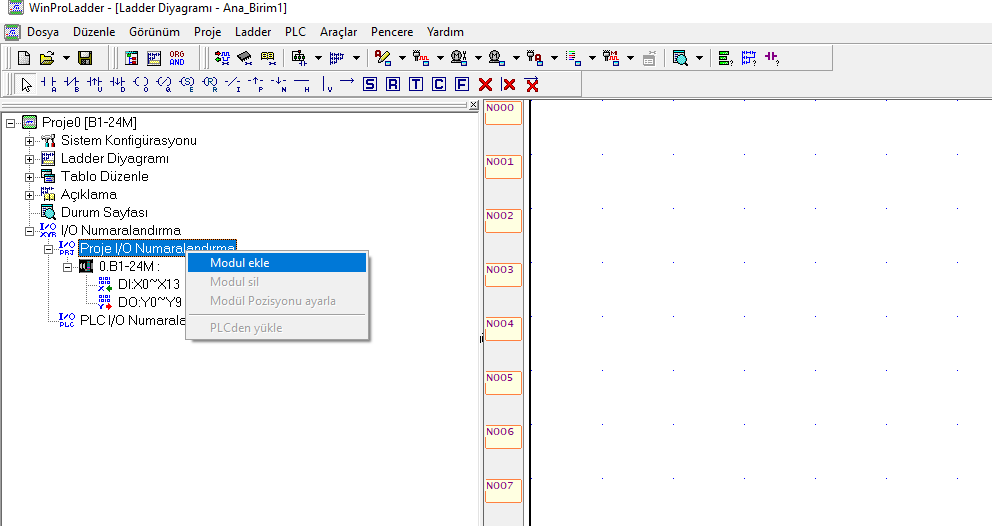

"I/O Numaralandırma" kısmını çift tıklayarak genişletiniz. Ardından "Proje I/O Numaralandırma" seçeneğine sağ tıklayınız ve "Modül Ekle" seçeneğine tıklayınız.


Sonrasında listeden B1-L2A2D modülünü ekleyiniz.

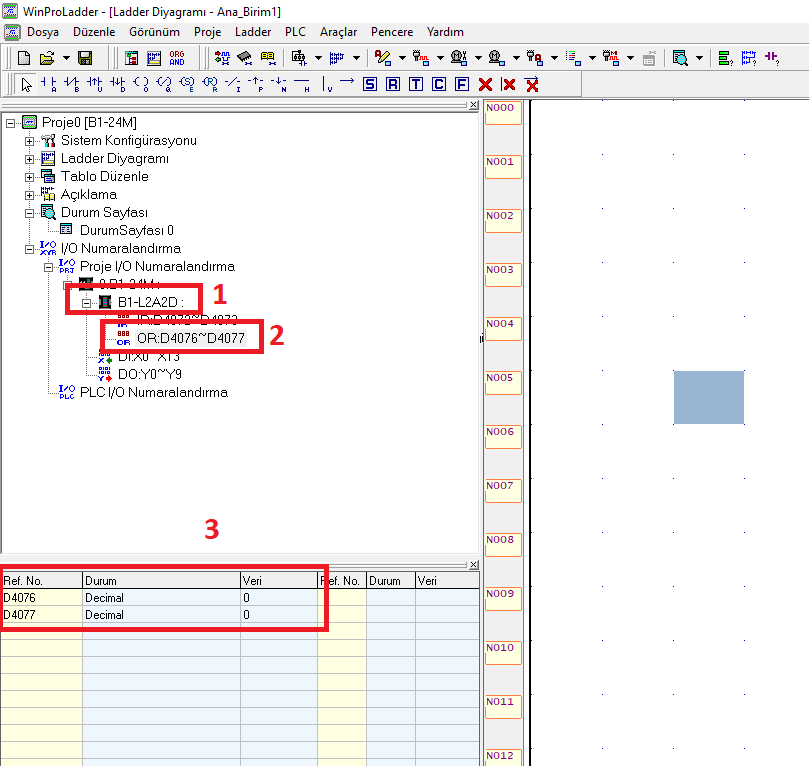

Sonrasında "I/O Numaralandırma" kısmında B1-L2A2D modülünü göreceksiniz.


Bir izleme sayfası açınız ve ilgili çıkış registerlarını listeleyiniz.
Registerlara değer giriniz ve bir ölçü aleti ile gerilim kontrolü yapınız.
