PANEL 485 MODBAS HABERLEŞME

[sadıkşafak]

P2101SA-D PANELLE PLC OLMADAN 485 ÜZERİNDEN HERHANGİ Bİ CİHAZLA HABERLEŞME Yİ NASIL YAPARIZ İLK AYARLAR NEDİR

[Volkan]

Merhaba

Haberleşmenin yapılabilmesi için iki şartın sağlanması gerekir.

Her iki cihazda da aynı haberleşme kapısının olması. RS232, RS485, Ethernet gibi.
Her iki cihazda da aynı haberleşme protokolünün olması. Modbus gibi. Bu kısım operatör panele kontrolcü eklerken ilgili listeden seçilir.
Eğer listede yok ise haberleşilecek cihazın haberleşme protokol yapısının incelenmesi gerekir. HMI kullanıcı tanımlı protokolü destekler.

[sadıkşafak]

paneli mastır olarak kullanacam haberleşeceğim cihaz modbası desdekliyor FV DESİGNER DE arayüz tipini ne şeçmeliyim

[Volkan]

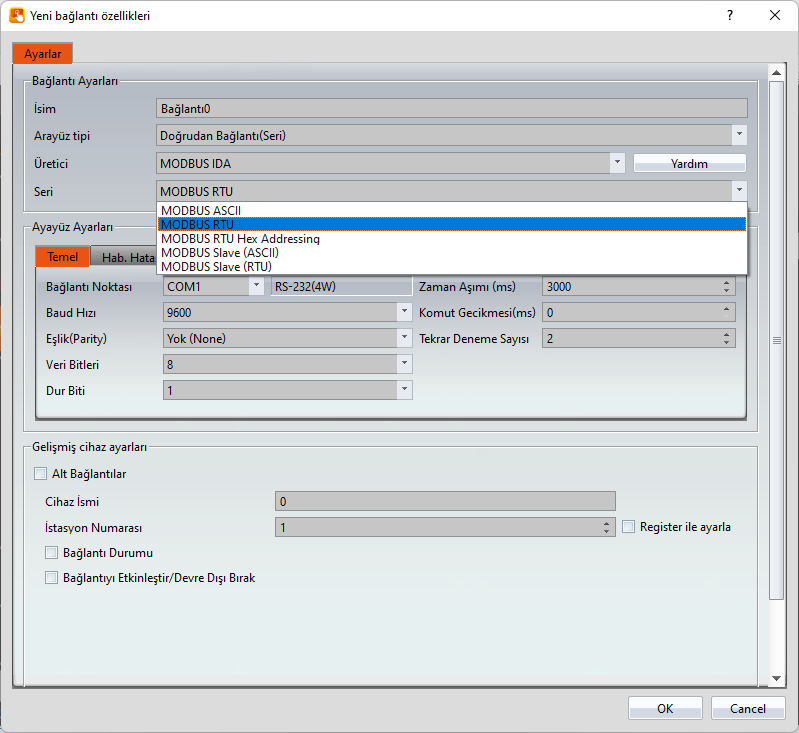

Panelin master olabilmesi için ilk 3 seçenekten birisini seçin. Diğer cihazın RTU yada ASCII desteğini kontrol edin. Diğer cihazın adresleri hex ise hex addressing seçebilirsiniz. Bu sayede adresleri desimale çevirmek zorunda kalmaz, birebir kullanırsınız.
