AC10-T/S2 Sadece NPN mi çalışıyor.

[surotomasyon]

AC10 220 Serisi sürücler NPN ve PNP olarak sürülemiyor mu? PNP Start veremediğim için PLC çıkışına röle atmaz zorunda kalıyoruz.

[Volkan]

Merhaba

Standart modeller sadece NPN tipi girişi destekler. Sadece PNP tipini destekleyen model satın alım aşamasında talep edilmelidir.

Orta güç AC10'lar hem NPN hem PNP desteklerler.

[sercansrcyr]

merhaba plc nin çıkışı ile çalışabiliyor mu yoksa gnd ile köprülemek ( röle atmak gerekiyor mu)

[Volkan]

Merhaba;

Sürücünün GND noktasından sürücünün dijital girişleri tetiklenebilir. Harici güç kaynağı kullanılacak ise güç kaynağının - noktası ile sürücünün GND noktası birleştirilmelidir.

[mtelektrik]

merhaba
ac10 sürücü fbs-2da üzerinden analog sürmeye çalışıyorum.
startı veriyoruz sürücü çalışıyor ama frekans sıfır.
harici güç kaynağının eksi ucu ile sürücü gnd ucunu birbirine bağladık
2 da modülünün birinci çıkış ucunu sürücünün AI ucuna bağladık
F01.01 =1
F01.02 =2

bu durumda neyi yanlış yapıyoruz acaba

[Kairat]

Merhabalar!
FBs-2DAanalog çıkış modülünüzün jumper ayarlarını kontrol etmenizi öneriyorum.
Aşağıdaki linkten ulaşabilirsiniz:
https://fonksiyonelas.com.tr/yuklemeler ... 2DA_en.pdf
Ayrıca FBs-2DA'nın sadece bir ucunu sürünün AI girişine bağlamanız yetersiz kalacaktır, analog sinyalin (-) ucunu GND'ye bağlamanız gerekir (0-10V).

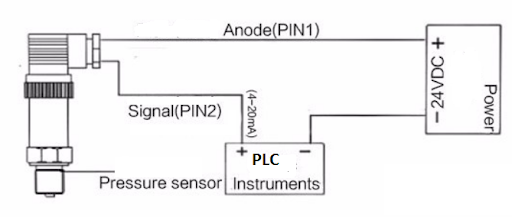

4-20ma için bu şekilde bir bağlantı yapmanız gerekir.


Ayrıca 4-20mA çalışılıyorsa sürücü tarafında F05.50=20 ayarlanması gerekir ve sürücü üzerndeki AI anahtarının (I) akım olarak ayarlanması gerekir.
