AC10 220 Serisi sürücler NPN ve PNP olarak sürülemiyor mu? PNP Start veremediğim için PLC çıkışına röle atmaz zorunda kalıyoruz.

Merhaba

Standart modeller sadece NPN tipi girişi destekler. Sadece PNP tipini destekleyen model satın alım aşamasında talep edilmelidir.

Orta güç AC10'lar hem NPN hem PNP desteklerler.

merhaba plc nin çıkışı ile çalışabiliyor mu yoksa gnd ile köprülemek ( röle atmak gerekiyor mu)

Merhaba;

Sürücünün GND noktasından sürücünün dijital girişleri tetiklenebilir. Harici güç kaynağı kullanılacak ise güç kaynağının - noktası ile sürücünün GND noktası birleştirilmelidir.

merhaba
ac10 sürücü fbs-2da üzerinden analog sürmeye çalışıyorum.
startı veriyoruz sürücü çalışıyor ama frekans sıfır.
harici güç kaynağının eksi ucu ile sürücü gnd ucunu birbirine bağladık
2 da modülünün birinci çıkış ucunu sürücünün AI ucuna bağladık
F01.01 =1
F01.02 =2

bu durumda neyi yanlış yapıyoruz acaba

Merhabalar!
FBs-2DAanalog çıkış modülünüzün jumper ayarlarını kontrol etmenizi öneriyorum.
Aşağıdaki linkten ulaşabilirsiniz:
https://fonksiyonelas.com.tr/yuklemeler ... 2DA_en.pdf
Ayrıca FBs-2DA'nın sadece bir ucunu sürünün AI girişine bağlamanız yetersiz kalacaktır, analog sinyalin (-) ucunu GND'ye bağlamanız gerekir (0-10V).

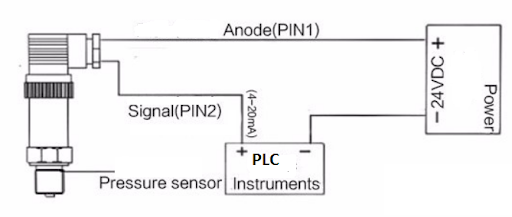

4-20ma için bu şekilde bir bağlantı yapmanız gerekir. Ayrıca 4-20mA çalışılıyorsa sürücü tarafında F05.50=20 ayarlanması gerekir ve sürücü üzerndeki AI anahtarının (I) akım olarak ayarlanması gerekir.
